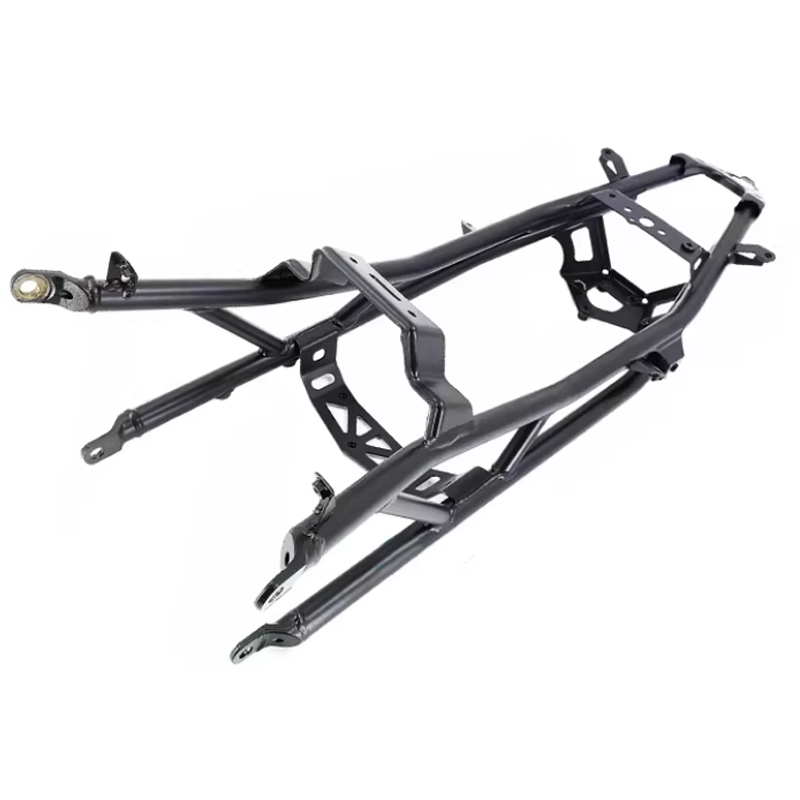

铝合金车架焊接工艺要点

铝合金车架焊接是典型的“材料驱动工艺”，核心难点在于克服铝材的高导热性和氧化膜。目前主流工艺主要围绕 TIG焊（氩弧焊）​ 展开，配合严格的热处理（T4/T6）来恢复强度。 一、 核心焊接工艺：TIG焊是绝对主流 对于自行车、摩托车等对强度和外观要求高的车架，TIG焊（钨极惰性气体保护焊）​ 是首选，MIG焊仅用于大型或低端批量生产。 工艺 适用场景 优势 劣势 TIG焊 高端/定制车架、薄壁管（1-2mm） 焊缝美观、热影响区小、强度高、变形可控 效率低，对焊工技能要求极高 MIG焊 电动车架、共享单车等大批量生产 效率高（送丝快）、成本低 焊缝粗糙、热输入大易导致变形 激光焊 少数顶级品牌（自动化产线） 极精密、变形极小 设备昂贵、对接缝精度要求苛刻 关键参数（TIG焊参考）： 电流类型：必须使用交流TIG（AC TIG），利用阴极破碎作用清除铝表面的氧化膜（Al₂O₃）。 气体保护：纯氩气（Ar），纯度≥99.99%，流量通常12-18L/min。 焊丝选择：常用 ER5356（通用性好）或 ER4043（流动性好，适合补焊）。 二、 标准制造流程（SOP） 材料与预处理 ·选材：主流为 6061（综合性能好）或 7005（强度更高）铝合金。 ·清洗：必须彻底去除油污和氧化膜（机械打磨或化学清洗），否则焊缝极易产生气孔。 工装与点焊 ·使用专用夹具（Jig）固定管材，保证几何精度。 ·先进行点焊（Tack Weld）定位，防止焊接过程中框架扭曲。 焊接执行 ·采用“小电流、快走丝”策略，避免过热。 ·控制层间温度（通常<100℃），防止晶粒粗大。 后处理（决定寿命的关键） 热处理（T4/T6）：焊接会严重削弱铝材的时效强化状态（退火效应）。必须进行 固溶处理 + 人工时效（T6处理）来恢复并提升车架的强度和硬度。未经热处理的焊口强度仅为母材的1/2甚至1/5。 矫直：热处理后通常会有变形，需进行冷矫或热矫。 表面处理：阳极氧化（Anodizing）是标配，既能美化外观，又能增强表面硬度及耐腐蚀性。 三、 常见缺陷与避坑指南 缺陷 成因 解决方案 气孔 氧化膜未清理干净、气体保护不足 加强焊前清理，检查气路密封性 热裂纹 热输入过大、材料杂质多 控制电流，选用优质焊丝（低Fe、Si含量） 变形严重 热膨胀系数大、拘束度不合理 优化夹具设计，采用对称焊接顺序 强度不足 未进行T6热处理 必须进行整体热处理，这是DIY爱好者最易忽略的致命点 四、 DIY与维修特别提示 如果你打算自己动手修复铝架（如裂管）： 设备门槛：普通电焊机（MMA）无法焊接铝架，必须使用具备AC TIG功能的焊机。 热处理难题：DIY焊接后无法进行整体T6热处理，导致焊缝区域成为“软肋”。因此，DIY修复通常仅适用于非承重部位或临时应急，承重部位（如立管、下管）强烈建议送专业工厂处理。 五、 工艺对比：铝 vs 钢 维度 铝合金车架 钢车架 焊接难度 高（需AC TIG，易氧化） 低（普通电弧焊即可） 热处理 必须（T6时效强化） 通常不需要（或仅需去应力退火） 失效模式 疲劳断裂（脆性） 通常先弯曲变形 修复性 差（热处理不可逆） 好（可反复补焊） 总结：铝合金车架工艺的核心在于 “TIG焊 + T6热处理”。焊接只是“连接”，热处理才是“赋予强度”的灵魂。对于量产车架，机器人TIG焊配合自动化热处理炉是保证批次一致性的关键。
